COBRA™ Slim Line Light

A compact, extremely bright & uniform LED line light with a modular design.

Wavelength / colour
625nm
Supply voltage
24V DC
IP rating
IP54

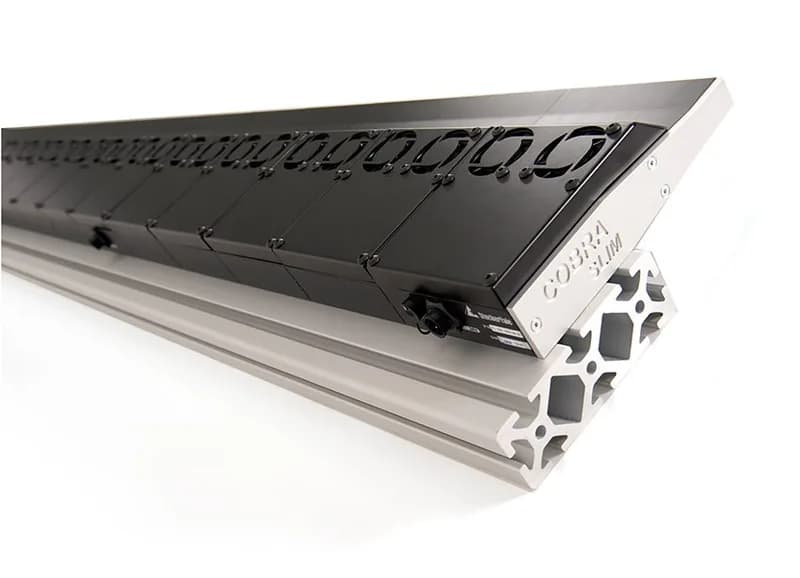

Product image
Overview

About the COBRA™ Slim Line Light

The COBRA Slim is a linescan illuminator for high-speed line scan and web inspection, built slim and compact to fit the tight space between a camera and a moving web. A modular construction means it is available in any length up to 6 metres, so the light matches the web width without a bespoke build.

The lens and the diffusers are adjustable in the field, so a change of working distance or surface finish is handled at the machine. Nine focus positions cover divergent, collimated and tightly focused beams, with line widths down to 1.6 mm at focal distance.

Fan cooled output reaches 1500 kLux in white and 826 kLux in red, bright enough for fast line rates, and current monitoring with error detection flags a failing segment before images degrade. The COBRA Slim range covers 365 nm to 1500 nm, with an optional strobing function delivering up to five times the intensity and onboard Ethernet control. Applications include solar cell, foil, paper, film, PCB, glass, semiconductor and flat panel display inspection.

Specifications

Optical
Wavelength / colour
625nm
Beam
15°
Intensity
High
Irradiance
1500 kLux
Environmental
IP rating
IP54
Operating temperature
-10 to +50°C
Electrical
Supply voltage
24V DC
Application
Applications
Inspection / Measurement
